Nom |
Bardage ventilé, avec des pièces de grand format en pierre naturelle. |
Code |
EBP010 |
Unité |
m² |
Désignation |

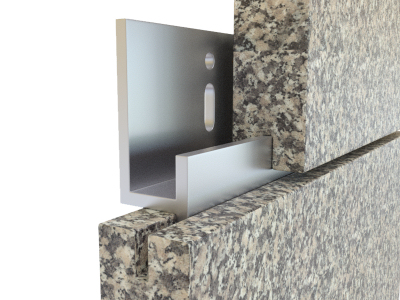

Bardage ventilé, avec des pièces découpées en granit, provenant d'Espagne, Albero, 60x40x3 cm, finition polie; mise en place avec le système d'ancrage horizontal continu caché, sur l'ossature de soutien réglable dans les trois directions, en alliage d'aluminium EN AW-6063 T6. Comprend les tire-fonds et les chevilles à expansion en acier inoxydable A2, pour la fixation de l'ossature de soutien. |
Prix |
|
Exportation |
 |
Type
Joints
Lorsque les pièces du bardage sont posées avec des joints minces (séparation inférieure à 3 mm), en plus des joints de dilatation de la structure de support et des joints de dilatation du mur de façade, il faudra exécuter les joints de dilatation du bardage lui-même.
Attention!
L'élément plaqué en pierre naturelle devra présenter des caractéristiques qui, conformément à la norme NF EN 1469, le rendent apte à être utilisé comme composant d'un système de façade ventilée en extérieur, les résultats des essais réalisés ne pouvant pas être extrapolés au type de matériau en pierre, mais uniquement aux échantillons testés.
Système de mise en place
Épaisseur de l'isolation thermique (mm)
Dimensions (mm)
Sécurité et santé
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt18bgn010iaa |
Pièces découpées en granit, provenant d'Espagne, Albero, 60x40x3 cm, finition polie, densité 2650 kg/m³, selon NF EN 1936, résistance à la compression 100 MPa, selon NF EN 1926, résistance à la flexion 11 MPa, selon NF EN 12372, absorption d'eau par capillarité inférieure à 5 kg/m² min½, selon NF EN 1925, coefficient d'absorption d'eau <= 0,3%, selon NF EN 13755, Euroclasse A1 de réaction au feu, charge de rupture supérieure à 2,5 kN; selon NF EN 1469. |
1,000 |
m² |
58.759,23 |
58.759,23 |
|
mt19pag010cecc |
Sous-structure support réglable dans les trois directions, pour le soutien du bardage, avec des pièces découpées de grand format en pierre naturelle, de 400x600 mm et entre 20 et 40 mm d'épaisseur, avec le système d'ancrage horizontal continu caché, formée de: profilés verticaux en C et profilés horizontaux continus avec griffe cachée pour l'accroche du revêtement, en aluminium extrudé de composition 6063 avec traitement thermique T6, équerres de charge et équerres d'appui de 80x60x100x5 mm, en aluminium extrudé de composition 6063 avec traitement thermique T6; avec tirefonds en acier inoxydable A2 et chevilles en nylon pour la fixation des profilés à la couche principale (fck>=150 kp/cm²) tous les 1,20 m au plus et chevilles à expansion, en acier inoxydable A2 pour la fixation des profilés au plancher (environ 3 m de hauteur libre). |
1,000 |
m² |
26.853,52 |
26.853,52 |
|
mo052 |
Compagnon professionnel III/CP2 poseur de systèmes de façades préfabriqués. |
1,625 |
h |
4.266,11 |
6.932,43 |
|
mo099 |
Ouvrier professionnel II/OP poseur de systèmes de façades préfabriqués. |
1,625 |
h |
2.661,82 |
4.325,46 |
|
Frais de chantier des unités d'ouvrage |
3,000 |
% |
96.870,64 |
2.906,12 |
|
|
Coût d'entretien décennal: 8.979,91F CFA les 10 premières années. |
Montant total HT: |
99.776,76 |
|||
UNITÉ D'OUVRAGE EBP010: BARDAGE VENTILÉ, AVEC DES PIÈCES DE GRAND FORMAT EN PIERRE NATURELLE.
CLAUSES TECHNIQUES
Bardage ventilé, avec des pièces découpées en granit, provenant d'Espagne, Albero, 60x40x3 cm, finition polie; mise en place avec le système d'ancrage horizontal continu caché, sur l'ossature de soutien réglable dans les trois directions, en alliage d'aluminium EN AW-6063 T6. Comprend les tire-fonds et les chevilles à expansion en acier inoxydable A2, pour la fixation de l'ossature de soutien.
CRITÈRE POUR LE MÉTRÉ
Surface mesurée selon documentation graphique du Projet, sans déduire les ouvertures inférieures à 1 m², déduisant 50% des ouvertures entre 1 et 2 m² et 100% des ouvertures de plus de 2 m², ajoutant au contraire, à ces dernières, la surface de la partie intérieure de l'ouverture, correspondant à la développée des jambages et des linteaux. Dans les ouvertures qui ne sont pas déduites, ou qui sont partiellement déduites, sont inclus les travaux pour réaliser la surface intérieure de l'ouverture.
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
DE L'ÉLÉMENT PORTEUR.
On vérifiera que la structure est complètement réalisée, que le support a totalement pris et qu'il est sec et propre, que la couche principale est totalement terminée et qu'elle présente la planimétrie adéquate, et que les précadres des baies sont placés.
CLIMATIQUES.
On suspendra les travaux lorsque la température ambiante sera inférieure à 5°C ou supérieure à 40°C, en cas de pluie, de neige ou si la vitesse du vent dépasse 50 km/h.
PROCESSUS D'EXÉCUTION
PHASES D'EXÉCUTION.
Nettoyage et préparation de la surface support. Implantation des joints de dilatation et des pans. Implantation du calepinage du revêtement et des points d'ancrage de l'ossature de soutien. Montage des équerres. Fixation des profilés verticaux. Fixation des profilés horizontaux. Préparation du revêtement. Aplomb, nivellement et alignement du revêtement. Fixation définitive du revêtement à l'ossature de soutien. Réalisation de tous les travaux nécessaires pour la résolution des ouvertures. Nettoyage final du parement.
CLAUSES DE FINALISATION.
La façade finie ne présentera pas de pièces fissurées, ébréchées ou tachées, et sera stable face aux efforts horizontaux.
CONSERVATION ET MAINTENANCE.
Des protections seront mises en place lors des opérations pouvant occasionner des taches ou des dommages mécaniques. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.
CRITÈRE POUR LE MÉMOIRE
On mesurera la surface réellement exécutée selon les spécifications du Projet, sans déduire les ouvertures inférieures à 1 m², déduisant 50% des ouvertures entre 1 et 2 m² et 100% des ouvertures de plus de 2 m², ajoutant au contraire, à ces dernières, la surface de la partie intérieure de l'ouverture, correspondant à la développée des jambages et des linteaux. Dans les ouvertures qui ne sont pas déduites, ou qui sont partiellement déduites, sont inclus les travaux pour réaliser la surface intérieure de l'ouverture.
CRITÈRE D'ÉVALUATION ÉCONOMIQUE
Le prix ne comprend ni l'isolation thermique ni la résolution des points singuliers.
|
