Nom |

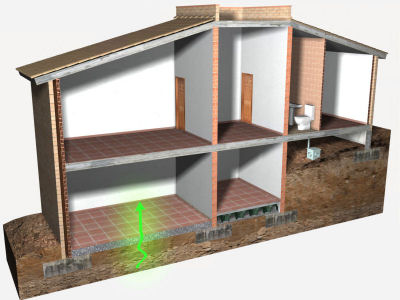

Barrière anti-radon sous radier, avec des membranes bitumineuses. |
Code |
EKF010 |
Unité |
m² |
Désignation |
Barrière anti-radon sous radier, en terrain avec un niveau de référence d'exposition au radon 300 Bq/m³, avec membrane de bitume additif avec plastomère APP, LA-30-AL, avec armature en aluminium, de surface non protégée, et coefficient de diffusion-perméabilité au radon 1x10-13 m²/s, totalement adhérée au support avec chalumeau. Mise en place: avec des recouvrements, à la base du radier, sur une couche de béton de propreté, impression préalable avec émulsion bitumineuse anionique avec charges, et protégée avec une couche antipoinçonnante de géotextile en polypropylène-polyéthylène, (125 g/m²). Exhalation de radon prévue à travers la barrière de protection: 0,000104 Bq/m²·h. Comprend la bande de renfort de membrane en bitume modifié par élastomère SBS, LBM(SBS)-30-FP, pour la résolution du périmètre. |
Prix |
|
Exportation |
 |
Information technique
Mise en place de la barrière de protection
Impression
Matériau
Masse surfacique (kg/m²)
Armature
Épaisseur (mm)
Type
Bande de renfort
Type
Largeur (cm)
Matériau
Masse surfacique (g/m²)
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt14iea020c |
Émulsion bitumineuse anionique avec charges. |
0,500 |
kg |
2.844,30 |
1.422,15 |
|
mt14lad010i |
Membrane de bitume additif avec plastomère APP, LA-30-AL, de 2 mm d'épaisseur, masse nominale 3 kg/m², avec armature en aluminium, de surface non protégée. Selon NF EN 13707. |
1,100 |
m² |
6.449,86 |
7.094,85 |
|
mt14lba100a |
Bande de renfort de membrane en bitume modifié par élastomère SBS, LBM(SBS)-30-FP, de 33 cm de largeur, terminée avec film plastique thermofusible sur les deux faces. |
0,500 |
m |
2.442,75 |
1.221,38 |
|
mt14gsa010ce |
Géotextile non tissé synthétique, thermosoudé, en polypropylène-polyéthylène, avec une résistance à la traction longitudinale de 9,5 kN/m, une résistance à la traction transversale de 10 kN/m, une ouverture de cône à l'essai de perforation dynamique selon NF EN ISO 13433 inférieure à 28 mm, résistance CBR au poinçonnement 1,56 kN et une masse surfacique de 125 g/m². |
1,100 |
m² |
1.321,76 |
1.453,94 |
|
mo029 |
Compagnon professionnel III/CP2 poseur de membranes d'étanchéité. |
0,134 |
h |
4.151,67 |
556,32 |
|
mo067 |
Ouvrier professionnel II/OP poseur de membranes d'étanchéité. |
0,134 |
h |
2.661,82 |
356,68 |
|
Frais de chantier des unités d'ouvrage |
2,000 |
% |
12.105,32 |
242,11 |
|
|
Montant total HT: |
12.347,43 |
UNITÉ D'OUVRAGE EKF010: BARRIÈRE ANTI-RADON SOUS RADIER, AVEC DES MEMBRANES BITUMINEUSES.
CLAUSES TECHNIQUES
Barrière anti-radon sous radier, en terrain avec un niveau de référence d'exposition au radon 300 Bq/m³, avec membrane de bitume additif avec plastomère APP, LA-30-AL, avec armature en aluminium, de surface non protégée, et coefficient de diffusion-perméabilité au radon 1x10-13 m²/s, totalement adhérée au support avec chalumeau. Mise en place: avec des recouvrements, à la base du radier, sur une couche de béton de propreté, impression préalable avec émulsion bitumineuse anionique avec charges, et protégée avec une couche antipoinçonnante de géotextile en polypropylène-polyéthylène, (125 g/m²). Exhalation de radon prévue à travers la barrière de protection: 0,000104 Bq/m²·h. Comprend la bande de renfort de membrane en bitume modifié par élastomère SBS, LBM(SBS)-30-FP, pour la résolution du périmètre.
CRITÈRE POUR LE MÉTRÉ
Surface mesurée selon documentation graphique du Projet.
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
DE L'ÉLÉMENT PORTEUR.
L'existence de la couche de béton de propreté qui devra avoir un plan d'appui horizontal et une surface propre sera vérifiée.
CLIMATIQUES.
Les travaux seront suspendus si la température ambiante est inférieure à 5°C, et en cas de pluie intense, de neige ou de vent excessif.
PROCESSUS D'EXÉCUTION
PHASES D'EXÉCUTION.
Nettoyage et préparation de la surface. Application de la couche d'impression. Mise en place de la bande de renfort. Mise en place de la membrane bitumineuse. Mise en place du géotextile. Résolution des points singuliers.
CLAUSES DE FINALISATION.
La barrière anti-radon de protection sera continue, avec un traitement adéquat des joints.
CONSERVATION ET MAINTENANCE.
Après sa mise en place, la barrière anti-radon sera protégée des impacts, des pressions ou des autres actions qui pourraient l'altérer, jusqu'à ce que le radier soit réalisé.
CRITÈRE POUR LE MÉMOIRE
On mesurera la surface réellement exécutée selon les spécifications du Projet, y compris les bords et les recouvrements.
CRITÈRE D'ÉVALUATION ÉCONOMIQUE
Le prix ne comprend pas la couche de béton de propreté.
|
Code CED |
Type |
Poids (kg) |
Volume (l) |
|
17 03 02 |
Mélanges bitumineux distincts de ceux spécifiés dans le code 17 03 01. |
0,244 |
0,244 |
|
17 06 04 |
Matériaux d'isolation distincts de ceux spécifiés dans les codes 17 06 01 et 17 06 03. |
0,010 |
0,017 |
|
Déchets générés: |
0,254 |
0,261 |
|
|
17 02 03 |
Plastique. |
0,096 |
0,160 |
|
Emballages: |
0,096 |
0,160 |
|
|
Total déchets: |
0,350 |
0,421 |
