Nom |

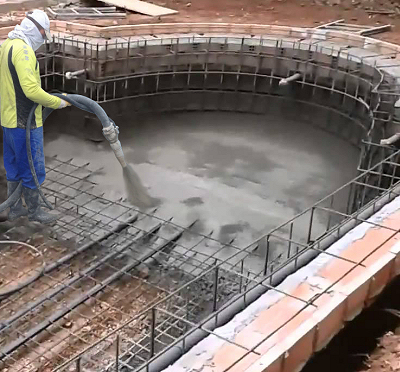

Béton projeté, pour bassin de piscine. |
Code |
ABB020 |
Unité |
m² |
Désignation |
Béton BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 15/25 - E: 2a - BA - P 18-305, projeté par voie mouillée pour la réalisation du parement horizontal du bassin de piscine, de 15 cm d'épaisseur, avec double treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500, et armature de renfort d'acier Fe E 500, quantité 4 kg/m³, sans joints de dilatation. Comprend le fil de fer à lier et les séparateurs. |
Prix |
|
Exportation |
 |
Parement
Épaisseur de la couche de béton projeté (cm)
Treillis soudé
Diamètre des fils porteurs (mm)
Diamètre des fils de répartition (mm)
Maille (mm)
Type d'acier
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt07ame100bca |
Treillis soudé 100x100 mm, fils porteurs de 4 mm de diamètre et fils de répartition de 4 mm de diamètre, en acier Fe E 500. |
2,200 |
m² |
1.517,97 |
3.339,53 |
|
mt07aco055e |
Barres en acier haute adhérence, Fe E 500, de divers diamètres. |
4,200 |
kg |
766,82 |
3.220,64 |
|
mt08var050 |
Fil de fer galvanisé pour attacher, de 1,30 mm de diamètre. |
0,048 |
kg |
1.108,90 |
53,23 |
|
mt07aco020d |
Séparateur homologué pour murs. |
4,000 |
U |
51,53 |
206,12 |
|
mt10hes200b |
Béton à projeter, BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 15/25 - E: 2a - BA - P 18-305, avec un dosage en ciment de 400 kg/m³, prêt à l'emploi, selon NF EN 14487-1. |
0,155 |
m³ |
84.682,34 |
13.125,76 |
|
mq06gun010 |
Machine à projeter le béton par voie mouillée 33 kW. |
0,700 |
h |
18.688,21 |
13.081,75 |
|
mo043 |
Compagnon professionnel III/CP2 ferrailleur. |
0,085 |
h |
4.320,51 |
367,24 |
|
mo090 |
Ouvrier professionnel II/OP ferrailleur. |
0,090 |
h |
2.768,19 |
249,14 |
|
mo041 |
Compagnon professionnel III/CP2 VRD espaces publics. |
0,578 |
h |
4.151,67 |
2.399,67 |
|
mo087 |
Ouvrier professionnel II/OP VRD espaces publics. |
0,245 |
h |
2.661,82 |
652,15 |
|
Frais de chantier des unités d'ouvrage |
3,000 |
% |
36.695,23 |
1.100,86 |
|
|
Coût d'entretien décennal: 1.889,80F CFA les 10 premières années. |
Montant total HT: |
37.796,09 |
|||
UNITÉ D'OUVRAGE ABB020: BÉTON PROJETÉ, POUR BASSIN DE PISCINE.
CLAUSES TECHNIQUES
Béton BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 15/25 - E: 2a - BA - P 18-305, projeté par voie mouillée pour la réalisation du parement horizontal du bassin de piscine, de 15 cm d'épaisseur, avec double treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500, et armature de renfort d'acier Fe E 500, quantité 4 kg/m³, sans joints de dilatation. Comprend le fil de fer à lier et les séparateurs.
NORME APPLIQUÉE
Exécution: NF EN 14487-2. Béton projeté. Partie 2: Exécution.
CRITÈRE POUR LE MÉTRÉ
Surface mesurée selon documentation graphique du Projet.
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
CLIMATIQUES.
On ne commencera pas les travaux de projection lorsque la température est inférieure à 0°C, ou lorsque la force du vent ou de la pluie empêche une exécution correcte, et on les suspendra au cas où se présenterait l'une de ces conditions adverses.
DU SOUS-TRAITANT.
Il garantira que ce type de travail soit réalisé par un personnel qualifié et sous contrôle d'entreprises spécialisées.
PROCESSUS D'EXÉCUTION
PHASES D'EXÉCUTION.
Préparation de la surface support. Mise en place du treillis soudé. Mise en place de l'armature de renfort. Projection du béton en couches successives.
CLAUSES DE FINALISATION.
L'ensemble sera monolithique.
CONSERVATION ET MAINTENANCE.
Il y aura une protection contre la pluie, les gelées et les températures élevées.
CRITÈRE POUR LE MÉMOIRE
On mesurera la surface réellement exécutée selon les spécifications du Projet.
|
Code CED |
Type |
Poids (kg) |
Volume (l) |
|
17 04 05 |
Fer et acier. |
0,125 |
0,060 |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
0,387 |
0,258 |
|
Déchets générés: |
0,512 |
0,318 |
|
|
15 01 01 |
Emballages en papier et en carton. |
0,288 |
0,384 |
|
Emballages: |
0,288 |
0,384 |
|
|
Total déchets: |
0,800 |
0,702 |
