Nom |
Terre-plein. |
Code |
BTR010 |
Unité |
m³ |
Désignation |

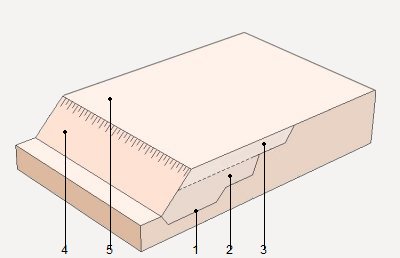

Terre-plein pour la base du terre-plein, par extension en couches d'épaisseur ne dépassant pas 30 cm de matériau de l'excavation elle-même, et le compactage postérieur avec des moyens mécaniques jusqu'à atteindre une densité sèche au moins égale à 95% de la maximale obtenue par essai Proctor Modifié, et cela autant de fois que nécessaire, jusqu'à obtenir la cote sous-rasante. |
Prix |
|
Exportation |
 |
Provenance du matériau
Degré de compactage relativement à la densité sèche obtenue avec l'essai Proctor Modifié
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mq01pan010a |
Chargeuse sur pneus de 120 kW/1,9 m³. |
0,033 |
h |
24.532,97 |
809,59 |
|
mq04cab010b |
Camion à benne basculante de 10 t de charge, de 147 kW. |
0,050 |
h |
20.099,59 |
1.004,98 |
|
mq01doz010a |
Bulldozer à chenilles D-6 de 103 kW. |
0,088 |
h |
40.827,30 |
3.592,80 |
|
mq02cia020j |
Camion citerne, de 8 m³ de capacité. |
0,022 |
h |
64.738,69 |
1.424,25 |
|
mq02rov010i |
Compacteur monocylindrique vibrant autopropulsé, de 129 kW, de 16,2 t, largeur de travail 213,4 cm. |
0,055 |
h |
37.991,65 |
2.089,54 |
|
mq01mot010a |
Motoniveleuse de 141 kW. |
0,019 |
h |
41.333,45 |
785,34 |
|
mo087 |
Ouvrier professionnel II/OP VRD espaces publics. |
0,086 |
h |
2.661,82 |
228,92 |
|
Frais de chantier des unités d'ouvrage |
2,000 |
% |
9.935,42 |
198,71 |
|
|
Montant total HT: |
10.134,13 |
UNITÉ D'OUVRAGE BTR010: TERRE-PLEIN.
CLAUSES TECHNIQUES
Terre-plein pour la base du terre-plein, par extension en couches d'épaisseur ne dépassant pas 30 cm de matériau de l'excavation elle-même, et le compactage postérieur avec des moyens mécaniques jusqu'à atteindre une densité sèche au moins égale à 95% de la maximale obtenue par essai Proctor Modifié, et cela autant de fois que nécessaire, jusqu'à obtenir la cote sous-rasante.
CRITÈRE POUR LE MÉTRÉ
Volume mesuré sur les profils des plans topographiques de Projet, qui définissent le mouvement des terres à réaliser sur chantier.
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
DE L'ÉLÉMENT PORTEUR.
On vérifiera l'éventuelle existence de servitudes, d'éléments enterrés, de réseaux de service ou de tout type d'installations qui pourraient être affectés par les travaux à initier. On disposera des informations topographiques et géotechniques nécessaires, récupérées de l'étude géotechnique correspondante du terrain réalisée par un laboratoire accrédité dans le domaine technique correspondant, et qui inclura, parmi d'autres données: les caractéristiques du terrain qui sera utilisé dans les terre-pleins et celles du terrain de base d'appui de ceux-ci, jusqu'à un minimum de deux mètres en dessous de la couche végétale, la cote du niveau phréatique et des courants d'eau de fond.
CLIMATIQUES.
Les travaux seront suspendus lorsque la température ambiante est inférieure à 2°C à l'ombre, étant donné qu'une température inférieure affecterait l'eau contenus dans le sol, pouvant la congeler, ce qui rendrait le compactage difficile.
DU SOUS-TRAITANT.
S'il existe des installations en service qui pourraient être affectées par les travaux à réaliser, il sollicitera leur situation auprès des entreprises fournisseuses correspondantes et, s'il y a lieu, décidera de la solution à adopter, ainsi que des distances de sécurité aux lignes aériennes de conduction d'énergie électrique.
PROCESSUS D'EXÉCUTION
PHASES D'EXÉCUTION.
Implantation générale et fixation des points et des niveaux de référence. Tracé des bords de la base du terre-plein. Excavation de la couche végétale de la base et préparation de la surface d'appui. Charge, transport et extension par couches d'épaisseur uniforme. Humidification ou assèchement de chaque couche. Compactage par couches.
CLAUSES DE FINALISATION.
La surface de la plateforme sera propre, avec la cote de finition spécifiée et avec le degré de compactage adéquat.
CONSERVATION ET MAINTENANCE.
Les bords en pente seront maintenus protégés contre l'érosion, en faisant attention à ce que la végétation plantée ne dessèche pas, et l'accumulation d'eau en couronnement sera évitée en nettoyant les écoulements et les gouttières lorsqu'ils sont obstrués. L'eau sera coupée si une fuite se produit près d'un talus du terre-plein. Les charges excessives ne seront pas concentrées sur la partie supérieure des bords en pente et la géométrie du talus ne sera pas modifiée en creusant au pied ou en couronnement. Lorsque des fissures parallèles au bord du talus sont observée, on consultera la Direction Facultative, qui estimera leur importance et, s'il y a lieu, la solution à adopter. Les talus exposés à l'érosion potentielle seront protégés adéquatement pour garantir leur stabilité.
CRITÈRE POUR LE MÉMOIRE
On mesurera le volume de remblai sur les profils transversaux du terrain réellement exécutés, compactés et terminés selon les spécifications du Projet, tant que les tassements moyens de la fondation du à la compressibilité sont inférieurs à deux pour cent de la hauteur moyenne du remblai type terre-plein. Dans le cas contraire, l'excès de volume de remblai pourra être facturé, tant que le tassement de la fondation est vérifié avec les instruments adéquats, dont l'installation et le coût sera à la charge de l'Entrepreneur. Ne seront pas facturés les remblais nécessaires à la restitution du nivellement de la plateforme aux cotes projetées dues à un excès d'excavation ou à toute autre excavation incorrecte imputable à l'entrepreneur, ou les augmentations non prévues dans ce Projet, l'entrepreneur étant obligé de corriger à sa charge ces défauts sans droit à aucune perception supplémentaire.
CRITÈRE D'ÉVALUATION ÉCONOMIQUE
Le prix ne comprend pas la réalisation de l'essai Proctor Modifié.
|
Code CED |
Matériaux ré-utilisés |
Poids (kg) |
Volume (l) |
|
17 05 04 |
Terre et pierres distinctes de celles spécifiées dans le code 17 05 03. |
1.936,000 |
1.210,000 |
