Nom |

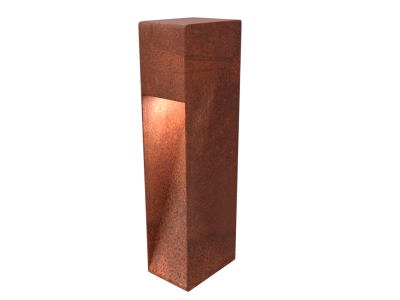

Balise en acier corten. |
Code |
MEB010 |
Unité |
U |
Désignation |
Balise modèle Área "SANTA & COLE", de 1100 mm de hauteur, composée de corps en acier corten de 6 mm d'épaisseur en forme de tétraèdre et d'un réflecteur incliné en acier inoxydable AISI 304, avec 3 DEL de 25 W, fixée sur une base de béton BCN: CPJ-CEM II/A 32,5 - P - B 20 - 15/25 - E: 1 - NA - P 18-305. |
Prix |
|
Exportation |
 |
Groupe commercial
Modèle
Hauteur (mm)
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt34syc301b |
Balise modèle Área "SANTA & COLE", de 1100 mm de hauteur, composée de corps en acier corten de 6 mm d'épaisseur en forme de tétraèdre et d'un réflecteur incliné en acier inoxydable AISI 304, avec 3 DEL de 25 W, classe de protection I, degré de protection IP66, y compris les boulons d'ancrage. |
1,000 |
U |
1.374.529,16 |
1.374.529,16 |
|
mt10hmf040qaed |
Béton non armé prêt à l'emploi BCN: CPJ-CEM II/A 32,5 - TP - B 20 - 15/25 - E: 1 - NA - P 18-305. |
0,250 |
m³ |
72.598,06 |
18.149,52 |
|
mo020 |
Compagnon professionnel III/CP2 construction. |
0,246 |
h |
4.151,67 |
1.021,31 |
|
mo077 |
Ouvrier professionnel II/OP construction. |
0,246 |
h |
2.661,82 |
654,81 |
|
mo003 |
Compagnon professionnel III/CP2 électricien. |
0,246 |
h |
4.266,11 |
1.049,46 |
|
mo102 |
Ouvrier professionnel II/OP électricien. |
0,246 |
h |
2.656,75 |
653,56 |
|
Frais de chantier des unités d'ouvrage |
2,000 |
% |
1.396.057,82 |
27.921,16 |
|
|
Coût d'entretien décennal: 754.708,86F CFA les 10 premières années. |
Montant total HT: |
1.423.978,98 |
|||
UNITÉ D'OUVRAGE MEB010: BALISE EN ACIER CORTEN.
CLAUSES TECHNIQUES
Balise modèle Área "SANTA & COLE", de 1100 mm de hauteur, composée de corps en acier corten de 6 mm d'épaisseur en forme de tétraèdre et d'un réflecteur incliné en acier inoxydable AISI 304, avec 3 DEL de 25 W, classe de protection I, degré de protection IP66, fixée sur une base de béton BCN: CPJ-CEM II/A 32,5 - P - B 20 - 15/25 - E: 1 - NA - P 18-305. Comprend l'implantation, l'excavation manuelle du terrain, les éléments d'ancrage, les accessoires et la suppression et le nettoyage du matériau excédant.
CRITÈRE POUR LE MÉTRÉ
Nombre d'unités prévues, selon documentation graphique du Projet.
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
DE L'ÉLÉMENT PORTEUR.
On vérifiera que son emplacement correspond à celui du Projet.
PROCESSUS D'EXÉCUTION
PHASES D'EXÉCUTION.
Implantation. Excavation. Bétonnage de la base d'appui. Mise en place des éléments d'ancrage. Fixation de la balise. Connexion. Mise en place de la lampe et des accessoires. Suppression et nettoyage du matériau excédant.
CLAUSES DE FINALISATION.
Le niveau d'éclairage sera adéquat et uniforme. Il aura une fixation au support adéquate.
CONSERVATION ET MAINTENANCE.
Il y aura une protection contre les coups et les éclaboussures.
CRITÈRE POUR LE MÉMOIRE
On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.
|
Code CED |
Type |
Poids (kg) |
Volume (l) |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
0,788 |
0,525 |
|
Déchets générés: |
0,788 |
0,525 |
|
|
15 01 01 |
Emballages en papier et en carton. |
0,350 |
0,467 |
|
Emballages: |
0,350 |
0,467 |
|
|
Total déchets: |
1,138 |
0,992 |
