Nom |
Lampadaire avec mât métallique. |
Code |
MEF020 |
Unité |
U |
Désignation |

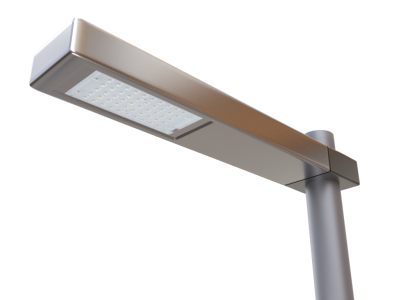

Lampadaire, modèle Rama Led "SANTA & COLE", de 4700 mm de hauteur, composé de mât cylindrique d'acier galvanisée peinte et 1 luminaire rectangulaire en aluminium anodisé, de 25 W de puissance maximum, de 1163x200x98 mm, avec 24 DEL de 1 W. |
Prix |
|
Exportation |
 |
Groupe commercial
Modèle
Hauteur (mm)
Colonne
Matériau
Luminaire
Matériau
Dimensions (mm)
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt10hmf040qaeg |
Béton non armé prêt à l'emploi BCN: CPJ-CEM II/A 32,5 - P - B 20 - 15/25 - E: 1 - NA - P 18-305. |
0,254 |
m³ |
69.161,46 |
17.567,01 |
|
mt34syc015ja |
Lampadaire, modèle Rama Led "SANTA & COLE", de 4700 mm de hauteur, composé de mât cylindrique d'acier galvanisée peinte, de 127 mm de diamètre et 1 luminaire rectangulaire en aluminium anodisé, de 25 W de puissance maximum, de 1163x200x98 mm, avec optique à haut rendement de technologie led et 24 DEL de 1 W, classe de protection I, degré de protection IP66, y compris la plaque base et les boulons d'ancrage. |
1,000 |
U |
1.643.267,23 |
1.643.267,23 |
|
mq07cce010a |
Camion avec nacelle élévatrice à bras articulé de 16 m de hauteur maximale de travail et 260 kg de charge maximale. |
0,220 |
h |
30.218,65 |
6.648,10 |
|
mo020 |
Compagnon professionnel III/CP2 construction. |
0,370 |
h |
4.151,67 |
1.536,12 |
|
mo113 |
Ouvrier d'exécution I/OE1 construction. |
0,246 |
h |
2.561,25 |
630,07 |
|
mo003 |
Compagnon professionnel III/CP2 électricien. |
0,616 |
h |
4.266,11 |
2.627,92 |
|
mo102 |
Ouvrier professionnel II/OP électricien. |
0,616 |
h |
2.656,75 |
1.636,56 |
|
Frais de chantier des unités d'ouvrage |
2,000 |
% |
1.673.913,01 |
33.478,26 |
|
|
Coût d'entretien décennal: 904.917,37F CFA les 10 premières années. |
Montant total HT: |
1.707.391,27 |
|||
UNITÉ D'OUVRAGE MEF020: LAMPADAIRE AVEC MÂT MÉTALLIQUE.
CLAUSES TECHNIQUES
Lampadaire, modèle Rama Led "SANTA & COLE", de 4700 mm de hauteur, composé de mât cylindrique d'acier galvanisée peinte, de 127 mm de diamètre et 1 luminaire rectangulaire en aluminium anodisé, de 25 W de puissance maximum, de 1163x200x98 mm, avec optique à haut rendement de technologie led et 24 DEL de 1 W, classe de protection I, degré de protection IP66. Comprend le dé de fondation réalisé en béton massif BCN: CPJ-CEM II/A 32,5 - P - B 20 - 15/25 - E: 1 - NA - P 18-305, les accessoires et les éléments d'ancrage. Totalement monté, connecté et testé.
CRITÈRE POUR LE MÉTRÉ
Nombre d'unités prévues, selon documentation graphique du Projet.
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
DE L'ÉLÉMENT PORTEUR.
On vérifiera que son emplacement correspond à celui du Projet.
PROCESSUS D'EXÉCUTION
PHASES D'EXÉCUTION.
Réalisation de la fondation en béton massif. Préparation de la surface d'appui. Fixation de la colonne. Mise en place du luminaire. Connexion. Nettoyage de l'élément.
CLAUSES DE FINALISATION.
Le niveau d'éclairage sera adéquat et uniforme. Il aura une fixation au support adéquate.
CONSERVATION ET MAINTENANCE.
Il y aura une protection contre les coups et les éclaboussures.
CRITÈRE POUR LE MÉMOIRE
On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.
CRITÈRE D'ÉVALUATION ÉCONOMIQUE
Le prix ne comprend pas l'excavation.
|
Code CED |
Type |
Poids (kg) |
Volume (l) |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
0,823 |
0,549 |
|
Déchets générés: |
0,823 |
0,549 |
|
|
15 01 01 |
Emballages en papier et en carton. |
0,350 |
0,467 |
|
Emballages: |
0,350 |
0,467 |
|
|
Total déchets: |
1,173 |
1,015 |
